Adapter 800301 – Verbindung Boostech/Wattschmiede BMS ↔ Victron GX Der Adapter 800301 ermöglicht die direkte Anbindung Ihres Boostech bzw. Wattschmiede  BMS V3 an Victron GX Geräte (z. B. Cerbo GX). Er übersetzt die Pinbelegung des BMS auf die Schnittstelle von Victron und stellt so eine zuverlässige Kommunikation über CAN-Bus sicher. ✅ Einfache Plug-and-Play-Verbindung ✅ Optimierte Datenübertragung (Spannungen, Ströme, SOC, Warnungen, Fehler) ✅ Kompatibel mit allen Victron-Geräten der GX-Serie ✅ Nahtlose Integration in Victron ESS-Systeme inkl. Steuer- und Schutzsignale ✅ Benötigt werden zwei handelsübliche RJ45-LAN-Kabel: eines vom BMS zur Adapterplatine und eines von der Adapterplatine zum Victron GX-Gerät Mit dem Adapter 800301 binden Sie Ihr Boostech BMS nahtlos in das Victron Energiesystem ein und profitieren von einer sicheren, stabilen und vollständigen Datenkommunikation.

RJ45 L-Line JST Adapter boostech® BMS Adapter RJ45 zu L-Line JST-Stecker Zuverlässige Verbindung zwischen Master Unit V3 und L-Line Slave Boards – für eine stabile und sichere Signalübertragung. Anschluss RJ45 → JST System L-Line Kompatibilität MasterUnit V3 Montage Plug & Play Produktbeschreibung Der Adapter RJ45 auf JST-Stecker ermöglicht den einfachen Anschluss von L-Line Slave Boards an die Master Unit V3. Er sorgt für eine stabile und verlustarme Signalübertragung innerhalb des BMS-Systems und ist speziell für eine zuverlässige Integration entwickelt. Anwendung Anschluss von L-Line Slave Boards an die Master Unit V3 Verbindung über RJ45 Ethernet-Kabel Stabile Kommunikation im BMS-System Empfehlungen Mindestens RJ45 Ethernet CAT 6 Kabel verwenden Optimale Signalintegrität und minimale Verluste Plug & Play Installation ohne Zusatzaufwand Technische Daten Anwendung Anschluss des seriellen Slave-Boards an die Master Unit V3 Abmessungen 37 × 20 × 16 mm (L x B x H) Anschluss RJ45 zu L-Line JST-Stecker Empfohlenes Kabel RJ45 Ethernet CAT 6 oder höher System boostech® BMS L-Line Montagehinweise Verbindung vor der Inbetriebnahme überprüfen. Nur geeignete RJ45 Ethernet-Kabel (mind. CAT 6) verwenden. Adapter korrekt mit Master Unit und Slave Boards verbinden. Für maximale Zuverlässigkeit empfehlen wir die Verwendung hochwertiger Ethernet-Kabel zur Sicherstellung einer stabilen Kommunikation.

Boostech BMS VE.Direct Adapter mit Verbindungskabel Der VE.Direct Adapter ermöglicht die Anbindung von Victron SmartShunts an die Boostech BMS-Masterunit V3. Je nach Systemaufbau stehen zwei Konfigurationsmöglichkeiten zur Verfügung. Überblick Mit diesem Adapter kann der fließende Strom vom SmartShunt an das Boostech BMS übermittelt werden, sodass die Masterunit V3 den Ladezustand (SoC) präzise berechnen kann. Optional lässt sich der SmartShunt zusätzlich in ein Victron-System (z. B. Cerbo GX / Ekrano) integrieren, damit sowohl die Masterunit V3 als auch das Victron-System die Stromwerte und den SoC sehen. Konfigurationen ✔ Variante 1: SmartShunt → VE.Direct Adapter → BMS Port 3 (Masterunit V3 berechnet SoC) ✔ Variante 2: SmartShunt → VE.Direct Adapter → Cerbo GX / Ekrano und → BMS Port 3 (Masterunit V3 und Victron-System berechnen SoC) Technische Details ✔ Anwendung: Anbindung von Victron Energy SmartShunts über VE.Direct an die Masterunit V3 ✔ Verbindungskabellänge zum BMS: 50 cm ✔ Kompatible Produkte: BMS-Masterunit V3, Victron SmartShunts Montage & Hinweise ✔ Fachgerechte Installation: Verbindungen vor Inbetriebnahme prüfen. ✔ Port 3 der Masterunit V3: Aufgrund des Sicherheitsmechanismus ist das Kabel schwer zu entfernen. Falls nötig, vorsichtig einen kleinen Schlitzschraubendreher verwenden. ✔ Lieferumfang: VE.Direct Adapter, BMS-Verbindungskabel 50 cm Wichtiger Hinweis zur Startprozedur: Bei Variante 2 (SmartShunt gleichzeitig mit Cerbo GX / Ekrano und BMS verbunden) muss immer zuerst die BMS-Masterunit V3 eingeschaltet werden. Erst danach dürfen Cerbo GX / Ekrano und weitere Victron-Geräte gestartet werden, da es sonst zu Kommunikationsproblemen kommen kann. Hinweis: VE.Direct-Kabel für die Verbindung zum SmartShunt bzw. Cerbo GX / Ekrano sind nicht enthalten (Längen variieren). Hinweis: In der BMS Masterunit V3 ab der Softwareversion 0.34.0 verfügbar. Verwendung über Port 3

Allgemeines Typ: Flachbandkabel Aderanzahl: 10 polig Farbe: Grau Maße Restermaß: 1,27 mm Kabellänge: 1.0m

BMS-BUS-Relais V3 – 4-Kanal Steuerrelais Das BMS-BUS-Relais V3 ist ein kompaktes 4-Kanal Steuerrelais mit einem 20 cm Anschlusskabel. Es ist kompatibel mit der BMS-Masterunit V3 und ermöglicht eine einfache Integration in bestehende Systeme. Dank der vorkonfektionierten Kabel lässt es sich schnell und unkompliziert anschließen. Einsatzmöglichkeiten Das Relais dient zur Ansteuerung externer Komponenten (Steuersignale). Es ist nicht als primäres Lastschaltgerät für beliebige Verbraucher vorgesehen. Für Lasten sind stets geeignete Schutzbeschaltungen (Sicherung, Leitungsschutz, Schütz/Leistungsschalter je nach Anwendung) vorzusehen. Über die Masterunit V3 können Sie folgende Funktionen konfigurieren: ✔ Laderelais ✔ Entladerelais ✔ Heizungssteuerung ✔ Kühlungssteuerung ✔ Not-Aus-Funktion ✔ Benutzerdefinierte Steuerung nach Spannung, Strom oder SOC Hinweis zur Nutzung Standardmäßig ist nur ein Kanal des Relais freigeschaltet. Wenn Sie zusätzliche Kanäle verwenden möchten, können diese jederzeit bequem über unsere Webseite freigeschaltet werden. Technische Daten Modultyp 4-Kanal Relaismodul (I²C-gesteuert) Betriebsspannung 5 V DC Spulen-/Modulstrom (nominal) ca. 89,3 mA Leistungsaufnahme ca. 0,45 W TÜV-zertifizierte Belastung 10 A @ 250 VAC / 10 A @ 30 VDC UL-zertifizierte Belastung 10 A @ 125 VAC / 10 A @ 28 VDC Max. zulässige Spannung 250 VAC / 110 VDC Kontaktwiderstand max. 100 mΩ Isolationswiderstand mind. 100 MΩ (bei 500 VDC) Max. Schalthäufigkeit 30 Schaltungen/Minute Umgebungstemperatur -40°C bis +85°C Betriebsfeuchtigkeit 45% bis 85% r. F. Kontaktmaterial AgCdO Steuerschnittstelle I²C Standard I²C-Adresse 0x11 oder 0x12 Verfügbare I²C-Adressen 0x00 bis 0x7F Ausgang (Relaiskontakte) 3-Pin Schraubklemme (NC / COM / NO) je Kanal Hinweis zur Elektronik Integrierter Mikrocontroller zur Kanalsteuerung (je nach Charge/Verfügbarkeit kann das Controller-IC variieren; Funktion/Ansteuerung bleibt unverändert).

BMS-BUS-Relais V3 Verbindungskabel 50cm Ein 4-poliges Verbindungskabel mit einer Länge von 50 cm. Technische Details: Anwendung: Anschluss der BMS-BUS-Relais V3 oder anderer Peripherie an die Masterunit V3 Geeignet für: I2C, UART Länge: 50 cm Kompatible Produkte: BMS-Masterunit V3 BMS-BUS-Relais V3 Montagehinweise: ⚠️ Fachgerechte Installation: Überprüfe die Verbindung vor Inbetriebnahme. ❗ Wichtiger Hinweis: Bei Installation im Port 2 oder 3 der Masterunit V3 ist das Kabel aufgrund des Sicherheitsmechanismus schwer wieder zu entfernen. Falls notwendig, kann ein kleiner Schlitzschraubendreher verwendet werden.

Roter Bus-Stecker – passend für unser BMS-System ✔ Polzahl: 10 Pole ✔ Einsatzbereich: Für zuverlässige Verbindung des BMS Flachbandkabel Dieser Stecker ist speziell für den Anschluss unseres L-Line BMS-Bus vorgesehen. Er sorgt für eine sichere und stabile Verbindung zwischen Flachbandkabel und Leiterplatte. Wichtig: Damit die Verbindung dauerhaft sauber sitzt, empfehlen wir ganz klar die Verwendung unserer passenden Pressschablone. Nur damit sitzt alles gerade und mit dem richtigen Druck – ohne schiefe Kontakte oder beschädigte Stecker. Alternativ kann auch ein geeignetes Originalpresswerkzeug genutzt werden – aber mit der Schablone geht’s einfach, schnell und sicher. Hinweis zur Stecker-Nase: Die roten Stecker haben eine kleine Nase zur mechanischen Kodierung. Unser BMS-Bus ist jedoch bereits verdrehsicher belegt – die Nase wird daher nicht benötigt und kann einfach mit dem Finger entfernt werden. Die Pressschablone hat bewusst keine Aussparung für diese Nase.

Touch-Display Integrierte Hilfe „?“ Modular erweiterbar C-Line / L-Line CAN • Relais • UART (Add-On) OTA via WLAN Skalierbar bis 220 Slave-Teilnehmer Made in Germany Batterie Management System – smart, modular, zukunftssicher Konfiguration direkt am Touch-Display – ohne extra Software. Und damit du nicht raten musst, ist jede Einstellung im Menü mit einem „?“ erklärt. Moderne Schnittstellen, saubere Bus-Topologie und OTA-Updates sorgen für eine zuverlässige Integration – vom kompakten Setup bis zur großen Anlage. OTA = Over the Air (Update über WLAN)  •  OTA Updates erklärt Bedienung Touch-Display mit „?“ Hilfe Update & Zukunft OTA via WLAN Integration C-Line / L-Line / CAN Skalierung Bis 220 Slave-Teilnehmer Skalierung, die nicht bei „Hobby“ aufhört Das System ist für kleine und große Projekte gedacht: Von kompakten Anlagen bis zu bereits umgesetzten Speichern im Megawattstundenbereich – weltweit im Einsatz. 🧱 Bis zu 220 Slave-Teilnehmer Viele Zellen/Module? Kein Problem. Durch die modulare Bus-Struktur lässt sich das System sauber aufbauen und gezielt erweitern – ohne Kabelchaos, ohne Bastellösungen. 🌍 Vom Kleinsystem bis MWh – weltweit Ob stationär, mobil oder in Infrastruktur: Wir haben kleine Anlagen genauso umgesetzt wie große Systeme im MWh-Bereich – und das nicht nur regional, sondern weltweit. Was das für dich bedeutet: Du kaufst kein „Einzweck-BMS“, sondern eine Plattform, die in kleinen Projekten genauso sauber funktioniert wie in großen Setups. Qualität, die im Alltag zählt Entwickelt und gefertigt in Deutschland – mit Fokus auf robuste Praxis, saubere Dokumentation und eine Plattform, die mit deinen Anforderungen mitwächst. 🛠️ Made in Germany Kurze Wege, klare Standards – und ein System, das für reale Bedingungen gebaut ist. 🧠 Zukunftssicher durch Updates Neue Funktionen, Profile und Verbesserungen kommen per WLAN – bequem und ohne Ausbau. Praxis-Vorteil: Du startest klein – und erweiterst später gezielt. Keine „Alles-oder-nichts“-Entscheidung, sondern ein System, das mitwächst. Warum dieses BMS? Übersicht, Sicherheit und Kompatibilität – ohne unnötiges Drumherum. ⚡ Einfach & intuitiv Einstellungen direkt am Gerät – klar gegliedert, logisch erklärt, ohne zusätzliche Tools. Integrierte Hilfe: Jede Einstellung ist im Menü mit einem „?“ hinterlegt – antippen, verstehen, einstellen. 🛡️ Schutzlogik statt Bauchgefühl Das BMS überwacht Zellspannungen, Temperaturen und Ströme – und kann je nach Integration gezielt reagieren (z.B. über Freigaben, Limits und Relaislogiken). 🧩 Modular & kosteneffizient Du schaltest nur frei, was du wirklich brauchst: Add-Ons statt Overkill – perfekt für Ausbau, Varianten und Projekte. 🔗 Starke Schnittstellen C-Line & L-Line für modulare Akku-/Sensor-Komponenten, plus CAN (Port 5) für Peripheriegeräte. Für eigene Steuerungen optional: Kunden-CAN oder UART (Add-On). Sicherheit & Zellschutz – verständlich, nicht verkopft Ein gutes BMS erkennt nicht nur Grenzwerte – es hilft dir, den Akku langfristig in einem gesunden Arbeitsfenster zu halten. Zellspannung im Blick Unterspannung / Überspannung pro Zelle Niedrigste & höchste Zelle inkl. Zelladresse Drift früh erkennen (bevor sie zum Problem wird) Temperaturen & Leistung Überwachung von Zelltemperaturen (Min/Max/Mittel) Schutzlogik für Laden/Entladen – abhängig vom Setup Basis für smarte Leistungsfreigaben Wichtig: Wie genau abgeregelt oder geschaltet wird, hängt von der Einbindung (Wechselrichter/Lader/Relais) ab. Das BMS liefert dafür die sauberen Daten und Signale – der Rest ist kontrollierte Umsetzung. Perfekte Integration – Daten rein, Aktion raus Das System liefert die relevanten Werte – und ermöglicht Reaktionen in Echtzeit. C-Line / L-Line Systembus Anbindung von Akkuplatinen (Slave Boards) und Stromsensoren Modular erweiterbar – passend zur Zell-/Modulanzahl Saubere, busfähige Verdrahtung (galvanisch getrennt) CAN (Port 5) für Peripherie Kommunikation mit Wechselrichtern/Ladegeräten (Profil/Protokoll abhängig) Ideal für dynamische Freigaben, Limits und Statusmeldungen Galvanisch getrennte Schnittstelle Kundenschnittstelle (optional / Add-On): Für eigene Steuerungen wahlweise Kunden-CAN oder UART (nicht parallel). Add-Ons: Freischalten, erweitern, sauber integrieren Add-Ons sind Software-Erweiterungen für die MasterUnit: Du aktivierst genau die Funktionen, die du brauchst – nicht mehr und nicht weniger. Das macht das System flexibel, preislich fair und extrem ausbaufähig. Wechselrichter Add-On Details Für die Kommunikation mit unterstützten Wechselrichtern – inklusive sauberer Status- und Leistungsfreigaben (je nach Profil). Niederspannung (LV bis 75V) – unterstützt: Victron Energy, Goodwe, SOFAR SOLAR, SUNGROW, Dowell, Deye, ATON, SOLAX, STUDER, VoltronicPower   Hochspannung (HV) – bitte Modell vorab prüfen: Deye, Sofar, Growatt, Sungrow, SolarMax   Hinweis: Für HV-Kommunikation wird immer ein Stromsensor benötigt. Victron Add-On Details Nahtlose Kommunikation mit Victron-Komponenten über CAN-Bus – inklusive Victron-BMS-Protokoll-Unterstützung. GX-Integration: Für den Anschluss an ein Victron-GX-Gerät wird ein zusätzlicher Adapter benötigt (RJ45 Adapter BMS zu Victron).   Je nach Setup kann das Pinout angepasst werden. Kundenschnittstelle Add-On Details Für eigene Steuerungen, Logging und individuelle Integrationen – ideal, wenn du Daten in dein System holen oder selbst reagieren möchtest. CAN-Protokoll (Port 5) für eigene Anwendungen UART-Protokoll (Port 3) für direkte Anbindung Praktisch für Dashboards, Automationen, Smart-Home / Industrial I/O Kurz gesagt: Wenn du mehr willst als „nur kompatibel“ – dann ist das dein Add-On. Zusätzliche Relais-Freischaltung Details Standardmäßig ist 1 Relais-Kanal freigeschaltet. Wenn du mehr willst: einfach erweitern – insgesamt bis zu 4 Kanäle. Einfaches Prinzip: 1 Add-On = 1 zusätzlicher Relais-Kanal (bis max. 4). Charger Add-Ons (Ladegeräte-Steuerung) Wenn die MasterUnit bestimmte Ladegeräte aktiv steuern soll, wird je nach Gerätetyp das passende Add-On benötigt. ELCON TC Charger Add-On – für die Steuerung von ELCON TC Charger. LX Longrun Q2 Charger Add-On – für die Steuerung von LX Longrun Q2 Charger. iCharger Add-On – für iCharger-Ansteuerung; Seriennummer der MasterUnit an der Kasse angeben. Beim Kauf eines iChargers ist die Freischaltung enthalten, wenn die MasterUnit ebenfalls bei uns gekauft wurde. Alle Add-Ons im Überblick Hier findest du alle Erweiterungen gebündelt – ideal, um dein Setup genau passend auszubauen. Zu den Add-Ons Schnellwahl: Wechselrichter anbinden → Wechselrichter Add-On • Victron-System → Victron Add-On • Eigene Logik/Monitoring → Kundenschnittstelle • Mehr Schaltlogik → Relais Unterstützte Geräte Auszug – die Liste wird laufend erweitert. Unterstützte Geräte (Auszug) Wechselrichter-Kompatibilität (Auszug) Typische Anwendungen – ongrid, offgrid, mobil, extrem Das System läuft nicht nur im klassischen Heimspeicher. Wir sind ongrid & offgrid unterwegs – und dort, wo Energie zuverlässig verfügbar sein muss. Heimspeicher / ESS (ongrid) Stabile SOC-/Statuswerte für saubere Lade-/Entlade-Strategien Dynamische Freigaben für Wechselrichter/Lader (profilabhängig) Diagnose am Display – nachvollziehbar, ohne Rätselraten Offgrid / Backup / Gewerbe Transparenz über Zellzustände & Temperaturen Robuste Kommunikation zu Peripherie (CAN) Optionale Kundenschnittstelle für eigene Logiken Mobile Anwendungen (Fahrzeuge, Sonderfahrzeuge) Saubere Überwachung bei wechselnden Lastprofilen Relaislogik und Freigaben für Peripherie & Sicherheit Modularer Ausbau – passt von „kompakt“ bis „richtig groß“ Typisch: Expeditions-/Arbeitsfahrzeuge, mobile Energieeinheiten, Versorgungsfahrzeuge. Maritim (Boote, Marinefahrzeuge) Stabile Energieversorgung an Bord – auch bei langen Standzeiten Monitoring und Statusdaten fürs Gesamtsystem Erweiterbar für unterschiedliche Batteriebänke und Sensorik Praxis: Wo Vibration, wechselnde Lasten und „einfach funktionieren“ zählen. Extreme Umgebungen: Polarregionen Dort, wo man nicht „mal eben“ hinfährt: Energie muss zuverlässig vorgehalten werden – z.B. für Wetterüberwachungsstationen, Sensorik oder Messsysteme. Südliche Breitengrade: Mobilfunk & Infrastruktur Typisches Beispiel: Mobilfunkstationen, die bei Stromausfall stabil weiterlaufen sollen. Hier zählt planbare Reserve, klare Zustandsdaten und eine Integration, die nicht auf „Glück“ basiert. Kurz gesagt: Egal ob Zuhause, unterwegs oder am anderen Ende der Welt – die Idee bleibt gleich: Batterie verstehen, Grenzen kennen, sauber integrieren. FAQ – kurz & hilfreich Die wichtigsten Fragen, bevor man sich entscheidet. Brauche ich einen PC für die Einrichtung? Nein – die Konfiguration erfolgt direkt am Touch-Display. Jede Einstellung ist über „?“ erklärt. Kann ich später erweitern? Ja – modularer Aufbau plus Add-Ons: Sensoren, Protokolle und Funktionen können passend ergänzt werden. Wie kommen neue Funktionen aufs Gerät? Per OTA-Update über WLAN – komfortabel, ohne Ausbau. Welche Schnittstelle ist die richtige? Für Wechselrichter/Peripherie meist CAN (Port 5). Für eigene Steuerungen: Kundenschnittstelle per Kunden-CAN oder UART (Add-On). Tipp: Wenn du unsicher bist: Zellzahl, Strom, Wechselrichter/Lader kurz notieren – damit lässt sich das Setup sauber auswählen.

Pressschablone für rote BMS-Stecker (ABS schwarz, Inhouse gefertigt) Diese Pressschablone fräsen wir direkt bei uns im Haus – aus schwarzem ABS-Kunststoff. Sie ist exakt auf unsere roten BMS-Stecker abgestimmt und erleichtert das Verpressen enorm. Einfach Stecker und Flachbandkabel einlegen und z. B. mit dem Knipex Zangenschlüssel 86 05 250 (oder ähnlichem Werkzeug) zusammendrücken – fertig. Die roten Stecker haben eine kleine Nase – unser BMS-Bus ist aber verdrehsicher belegt, die Nase braucht man also nicht. Sie lässt sich ganz einfach mit dem Finger abbrechen. Deshalb hat unsere Schablone auch keine Aussparung für die Nase. Macht euch da also keine Gedanken – ist bewusst so gemacht. Kurz und knapp: ✔ Gefräst bei uns im Haus ✔ Passt perfekt für unsere roten BMS-Stecker ✔ Kein Gefummel – einfach reinlegen, zusammendrücken, fertig ✔ Nase am Stecker? Einfach abbrechen – wird nicht gebraucht ✔ Kein Schnickschnack, einfach praktisch

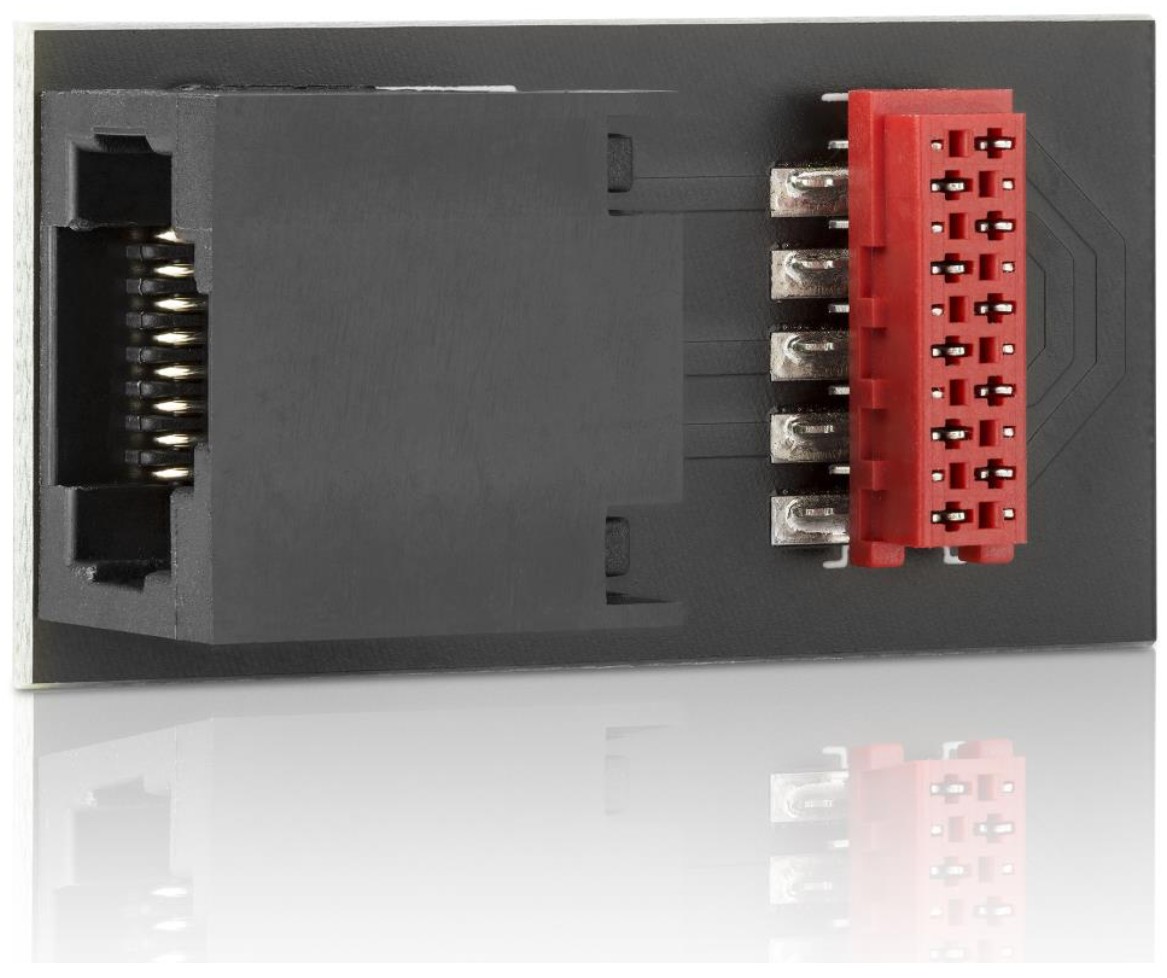

RJ45 auf Flachbandleitung Adapter Der RJ45 auf Flachbandleitung Adapter wird für den Anschluss des seriellen Slave-Boards an die Master Unit V3 benötigt und gewährleistet eine stabile Verbindung. Technische Details: Anwendung: Anschluss des seriellen Slave-Boards an die Master Unit V3 Abmessungen: 37 x 20 x 16 mm (L x B x H) Empfohlene Kabel: Mindestens RJ45 Ethernet CAT 6 für optimale Signalintegrität Montagehinweise: ⚠️ Fachgerechte Installation: Überprüfe die Verbindung vor Inbetriebnahme. ❗ Wichtiger Hinweis: Verwende mindestens RJ45 Ethernet CAT 6 Kabel, um Signalverluste zu vermeiden. Setze auf Zuverlässigkeit und Präzision mit dem RJ45 auf Flachbandleitung Adapter für deine Master Unit V3.

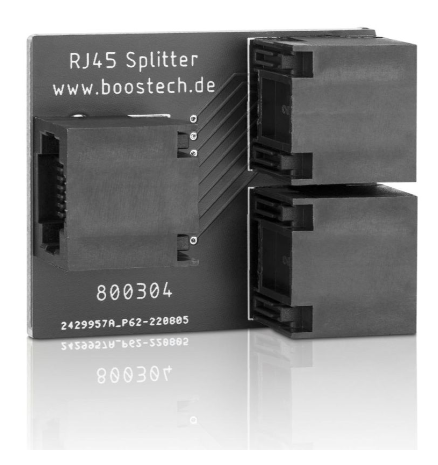

Dieser RJ45-Splitter ermöglicht die Aufteilung eines RJ45-Kabels auf zwei Ausgänge. Dadurch kann zum Beispiel der Linebus (L-Line) oder der CAN-Bus (C-Line) aufgeteilt werden. Die Pins 1-8 sind jeweils durchgeschleift. Oder auch zur Akku erweiterung. BMS -> Splitter = 2 Akkus (beispiel)

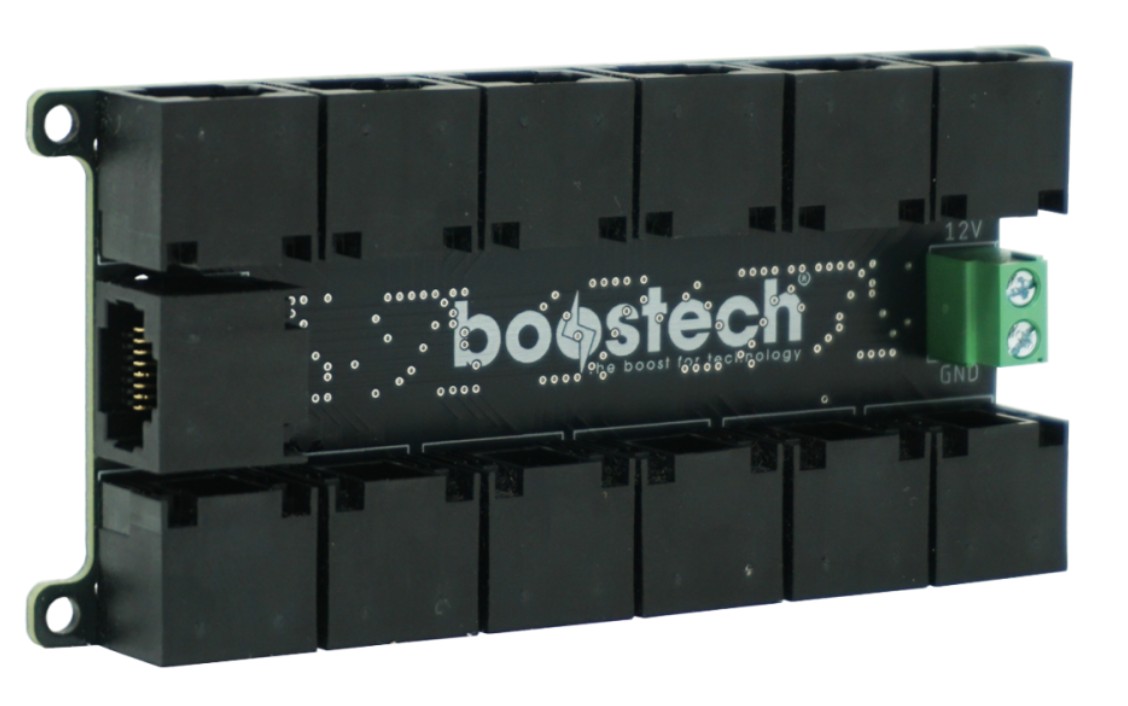

Adapter 800305 – RJ45 Splitter 12-Port (L-Line) Der RJ45 Splitter 800305 ist ein L-Line Kommunikationsverteiler, an dem bis zu 12 RJ45 L-Line Kabel angeschlossen werden können. Damit lassen sich mehrere L-Line Komponenten (z. B. L-Line Slaveboards, L-Line Stromsensoren, L-Line Relais) sauber und zuverlässig miteinander vernetzen. ✅ 12 RJ45 L-Line Ports für maximale Flexibilität ✅ Einfache Verteilung der Kommunikation auf mehrere Teilnehmer ✅ Integrierte 12 V Klemme (Plus/Minus) für zusätzliche Spannungsversorgung ✅ Verhindert Spannungsabfälle bei vielen angeschlossenen Teilnehmern ✅ Sorgt für eine stabile Kommunikation durch externe 12 V Einspeisung Mit dem 800305 RJ45 Splitter können Sie Ihr L-Line System übersichtlich erweitern und durch die zusätzliche Spannungsversorgung auch bei großen Installationen eine zuverlässige Signal- und Energieverteilung sicherstellen.

EVE LF280K / LF304K / LF313 / MB31 M6-Terminal Aktives Balancing  boostech® BMS Slave Board für EVE Zellen Präzise Zellüberwachung und zuverlässiges Balancing für EVE LF280K, LF304K, LF313 und MB31 mit M6-Terminal. Entwickelt für stabile ESS- und Offgrid-Systeme. Artikelnummer 310311 Bohrung M6 Balancing-Strom 1,6 A @ 3,2 V Messgenauigkeit ±10 mV Produktbeschreibung Das boostech® BMS Slave Board sorgt für eine exakte Spannungs- und Temperaturerfassung jeder einzelnen Zelle und unterstützt ein leistungsstarkes aktives Balancing. Ideal für Hochkapazitäts-LiFePO₄-Systeme mit EVE-Zellen. Kompatibilität EVE LF280K (280Ah) EVE LF304K EVE LF313 EVE MB31 (314Ah) M6-Terminals Elektrische Eigenschaften Betriebsspannung: 12 V DC Zellspannungsbereich: 2,5 V – 4,2 V Shunt-Widerstand: 2,4 Ohm Max. Leistungsaufnahme: 3,8 W (max. 5,5 W) Temperaturmessgenauigkeit: ±2 K Technische Daten Abmessungen 113 × 34 × 7 mm Anschluss AMP – TE 8-215083-0 Wire-to-Board Balancing-Strom 1,6 A bei 3,2 V Spannungsmessgenauigkeit ±10 mV Temperaturbereich -40 °C bis +80 °C Temperaturmessgenauigkeit 2 K Montagehinweise Zellverbinder mit den Originalschrauben der Zelle sichern. Polung beachten – Plus und Minus sind auf der Platine markiert. Die Zellplatine darf direkt auf dem Verbinder aufliegen. Für optimale Performance empfehlen wir die Integration in ein vollständig abgestimmtes boostech® BMS-System.

EVE MB56 M8-Terminal Aktives Balancing boostech® boostech® BMS Slave Board L-Line für EVE MB56 Zuverlässige Zellüberwachung und effizientes Balancing für EVE MB56 (628Ah) mit M8-Terminal. Entwickelt für leistungsstarke ESS- und Offgrid-Systeme. Artikelnummer 310317 Bohrung M8 Balancing-Strom 1,6 A @ 3,2 V Messgenauigkeit ±10 mV Produktbeschreibung Das boostech® BMS Slave Board der L-Line wurde speziell für großformatige EVE MB56 Zellen entwickelt und ermöglicht eine präzise Spannungs- und Temperaturüberwachung jeder einzelnen Zelle. Durch das integrierte aktive Balancing wird eine optimale Zellbalance sichergestellt – ideal für Hochleistungs-Energiespeicher. Kompatibilität EVE MB56 (628Ah) M8-Terminals (Stehbolzen / Grobgewinde) Lochabstand: 180 mm ± 3 mm Elektrische Eigenschaften Betriebsspannung: 12 V DC Zellspannungsbereich: 2,5 V – 4,2 V Max. Leistungsaufnahme: 3,8 W (max. 5,5 W) Balancing-Strom: 1,6 A bei 3,2 V Temperaturmessgenauigkeit: ±2 K Technische Daten Abmessungen 214 × 27 × 8,5 mm Anschluss AMP – TE 8-215083-0 Wire-to-Board Balancing-Strom 1,6 A bei 3,2 V Spannungsmessgenauigkeit ±10 mV Temperaturbereich -40 °C bis +80 °C Temperaturmessgenauigkeit 2 K Montagehinweise Zellverbinder mit den Originalschrauben der Zelle sichern. Polung beachten – Plus und Minus sind auf der Platine markiert. Die Zellplatine darf direkt auf dem Verbinder aufliegen. Passend für M8-Stehbolzen mit Grobgewinde. Für optimale Performance empfehlen wir die Integration in ein vollständig abgestimmtes boostech® BMS.

Universal BMS Slave Board Das boostech® BMS Slave Board ist eine universelle Lösung zur präzisen Überwachung und Steuerung von Batteriezellen. Technische Details: Artikelnummer: 310331 Anwendung: Universal Bohrungsdurchmesser: 8,2 mm Abmessungen: 59,4 x 39,4 x 6,5 mm Anschlusskabel (Pluspol): Wago Leiterplattenklemme 0,2 – 0,75 mm² Betriebsspannung: 12V DC Spannungsbereich: 2,50V – 4,45V Shunt Widerstand: 3 Ohm Balancing-Strom: 1,3A bei 3,2V (max. 1,4A bei 4,2V) Max. Leistungsaufnahme: 4,16W (max. 5,88W) Spannungsmessgenauigkeit: +/-10mV Temperaturbereich: -40°C bis +80°C Temperaturmessgenauigkeit: +/- 3°C Montagehinweise: 🔧 Sichere Befestigung: Zellverbinder mit Gewindebolzen, Unterlegscheibe und Mutter sichern ⚠️ Polung beachten: + und – sind auf der Platine markiert ❗ Wichtiger Hinweis: Die Zellplatine darf nicht direkt auf dem Verbinder aufliegen, um Schäden zu vermeiden Hinweis: 📦 Im Lieferumfang ist nur ein einziges Slave Board enthalten. ⚠️ Kein zusätzliches Kabel im Lieferumfang enthalten. Setze auf Präzision und Sicherheit mit dem boostech® Universal BMS Slave Board.

EVE LF280K / LF304K / LF313 / MB31 M6-Terminal Aktives Balancing  boostech® BMS Slave Board für EVE Zellen Präzise Zellüberwachung und zuverlässiges Balancing für EVE LF280K, LF304K, LF313 und MB31 mit M6-Terminal. Entwickelt für stabile ESS- und Offgrid-Systeme. Artikelnummer 310311 Bohrung M6 Balancing-Strom 1,6 A @ 3,2 V Messgenauigkeit ±10 mV Produktbeschreibung Das boostech® BMS Slave Board sorgt für eine exakte Spannungs- und Temperaturerfassung jeder einzelnen Zelle und unterstützt ein leistungsstarkes aktives Balancing. Ideal für Hochkapazitäts-LiFePO₄-Systeme mit EVE-Zellen. Kompatibilität EVE LF280K (280Ah) EVE LF304K EVE LF313 EVE MB31 (314Ah) M6-Terminals Elektrische Eigenschaften Betriebsspannung: 12 V DC Zellspannungsbereich: 2,5 V – 4,2 V Shunt-Widerstand: 2,4 Ohm Max. Leistungsaufnahme: 3,8 W (max. 5,5 W) Temperaturmessgenauigkeit: ±2 K Technische Daten Abmessungen 113 × 34 × 7 mm Anschluss AMP – TE 8-215083-0 Wire-to-Board Balancing-Strom 1,6 A bei 3,2 V Spannungsmessgenauigkeit ±10 mV Temperaturbereich -40 °C bis +80 °C Temperaturmessgenauigkeit 2 K Montagehinweise Zellverbinder mit den Originalschrauben der Zelle sichern. Polung beachten – Plus und Minus sind auf der Platine markiert. Die Zellplatine darf direkt auf dem Verbinder aufliegen. Für optimale Performance empfehlen wir die Integration in ein vollständig abgestimmtes boostech® BMS-System.

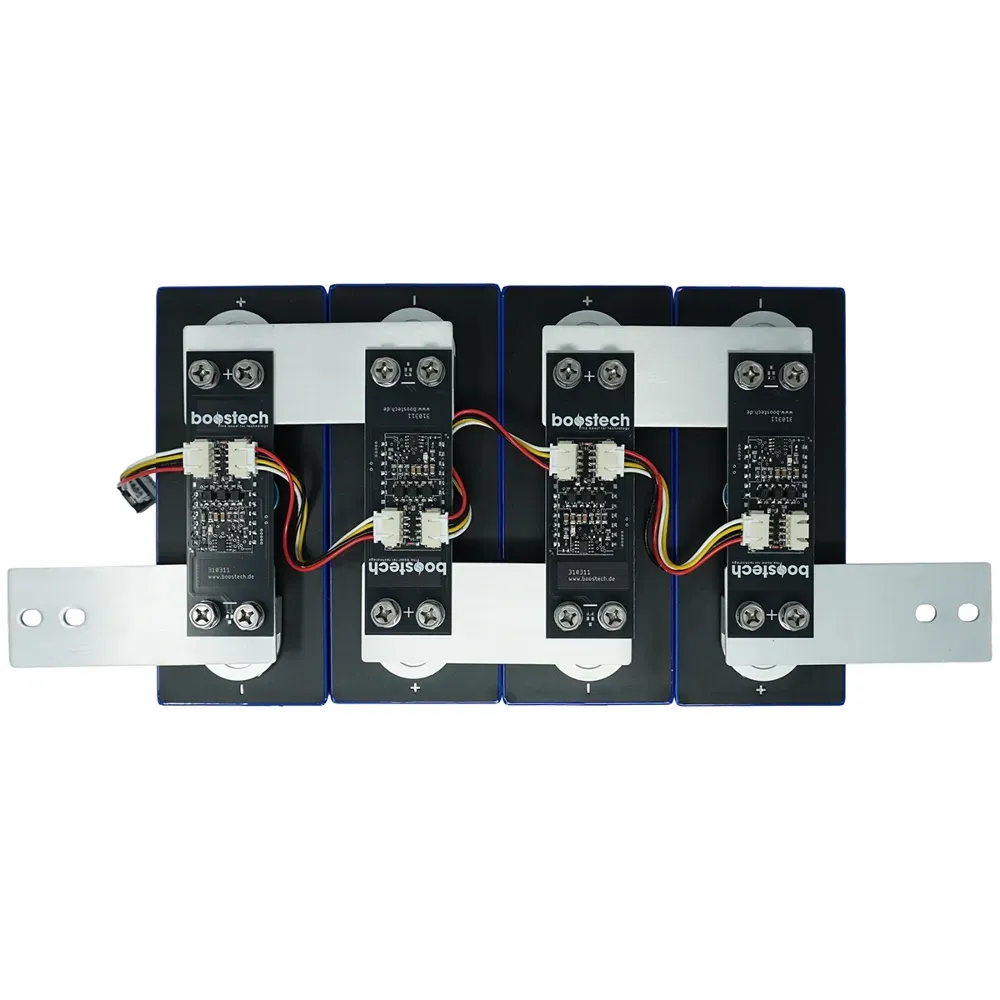

L-Line JST-Stecker Plug & Play boostech® BMS L-Line Kommunikationskabel Einfache und schnelle Verbindung zwischen MasterUnit und Slave Boards – ohne Löten oder Crimpen. Entwickelt für eine zuverlässige Signalübertragung im boostech® BMS. Gesamtlänge 11,4 cm Kabellänge 10 cm Anschluss JST Installation Plug & Play Produktbeschreibung Das boostech® L-Line Kommunikationskabel ermöglicht eine schnelle und unkomplizierte Verkabelung zwischen MasterUnit und Slave Boards. Im Vergleich zu früheren Varianten entfällt die aufwendige Kabelkonfektionierung – einfach einstecken und sofort starten. Kompatibilität boostech® BMS Slave Boards Version 2 (V2) boostech® Adapterplatine boostech® MasterUnit V3 Funktion Übertragung von Betriebsspannung und Kommunikation Bus-System zwischen MasterUnit und Slave Boards Kein Abschlusswiderstand erforderlich Keine Abschirmung vorhanden Technische Daten Gesamtlänge 11,4 cm Kabellänge 10 cm Anschluss JST-Stecker System BMS L-Line Bus Abschlusswiderstand Nicht erforderlich Montagehinweise Kein Löten oder Crimpen erforderlich. Stecker einfach einstecken (Plug & Play). Auf korrekte Ausrichtung der JST-Stecker achten. Abstand zu stromführenden Leitungen einhalten (keine Abschirmung). Für eine optimale Signalqualität sollte das Kabel nicht in unmittelbarer Nähe zu leistungsführenden Leitungen verlegt werden.

Wattschmiede OEM BMS Set 400V für LiFePO4 Du willst einen Hochvolt LiFePO4 Speicher, der sich wie ein professionelles System anfühlt. Genau dafür ist dieses Wattschmiede OEM BMS Set gemacht. Touch Display statt App Gefrickel, OTA Updates per WLAN statt veralteter Firmware, CAN Bus für saubere Integration. Entwickelt und produziert in Deutschland, mit Support aus Deutschland. Ausgelegt für 400V LiFePO4 Packs Für ein LiFePO4 System mit 400V Gesamtsystemspannung werden 114 Zellen mit je 3,2V Nominalspannung in Reihe geschaltet. Dieses Set ist dafür konzipiert, damit dein Akku zuverlässig balanciert und geschützt wird. Deine Vorteile mit dem Wattschmiede OEM BMS Einfach und intuitiv Alle Einstellungen direkt über das Touch Display, ohne umständliche PC Software oder schlecht programmierte Apps. OTA Updates per WLAN Kostenfreie OTA Updates und ständige Weiterentwicklung. Perfekte Integration Kommunikation in der Regel über CAN Bus mit Ladegeräten oder Wechselrichtern. Optional können Relais im Menü konfiguriert werden. Skalierbar und leistungsstark Einsetzbar von 12V, 24V, 48V bis hin zu 800V. Stromsensoren mit Messbereichen bis zu 1600A. Smarte Slave Boards Varianten C Line und L Line. Messung von Zellspannung und Temperatur. L Line mit integrierten Temperatursensoren. Balancing für gleichmäßigen Ladezustand. Made in Germany Entwickelt und produziert in Reutlingen. Support aus Deutschland inklusive Konfigurationshilfe. Lieferumfang: Komplettset 400V 1x BMS Masterunit V3 1x RJ45 zu Flachbandkabel 135x L Line BMS BUS Steckereinheit Rot 40x L Line BMS BUS Flachbandleitung (m) 114x EVE LF280/304/313 MB31 Slave Board 1x AC/DC mit Schuko Optional auf Anfrage Kabel und Stecker Service. Wir pressen die Steckereinheiten bereits auf das Flachbandkabel. Bitte sende uns Maße und Zeichnung deines Akkupacks. Optionale Komponenten, wenn ausgewählt 1x C Line 800A 1x BMS BUS Abschlusswiderstand Kompatible Geräte laut Übersicht Victron Energy GoodWe SOFAR Solar SolaX Power Studer Growatt ATON INVT Redback Technologies Sungrow Voltronic Power Dowell Deye Vergleich zu klassischen App BMS Lösungen Dieses Wattschmiede OEM BMS setzt auf Touch Display Bedienung, OTA Updates per WLAN und CAN Bus Integration. Genau diese Punkte machen bei großen LiFePO4 Projekten den Unterschied zwischen einfacher Bastellösung und professionellem System. Wichtiger Hinweis Bitte beachte stets die jeweiligen Hersteller Bedienungsanleitungen sowie die darin genannten Vorschriften. Das Pinout ist in der Bedienungsanleitung der BMS Masterunit V3 oder direkt im Display unter „Display Port Anzeige“ aufgeführt. Die benötigten Akkus sind nicht im Lieferumfang enthalten.
