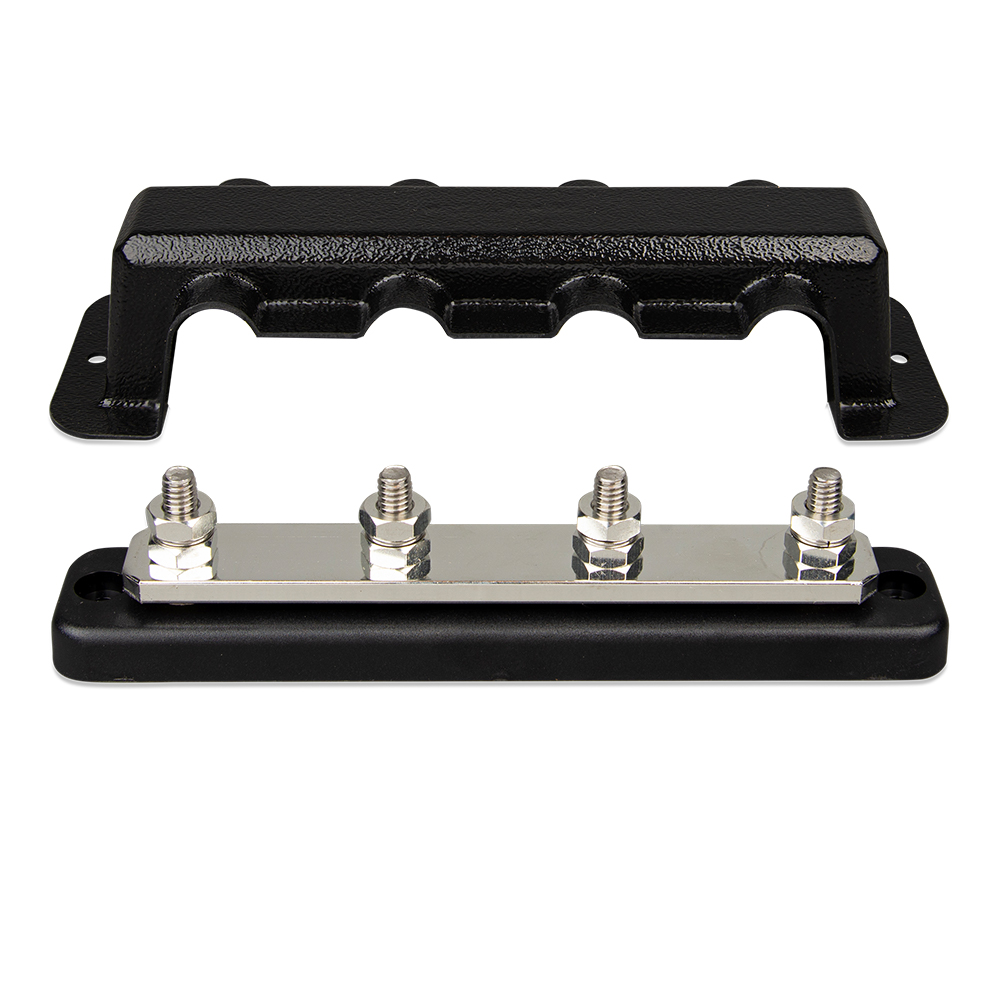

Klein, aber oho: die Victron Busbars 150A-500A, 4P-8P + Cover. Busbars, auch Sammelschienen genannt, sind metallische Leiterbahnen zur elektrischen Energieverteilung. Sie werden für die Distribution von Hochstrom verwendet und dienen gleichzeitig als Anschlüsse für Batterien bzw. Gleichstromgeräte. Ein feines Netzwerk aus Busbars und Kontaktfingern ermöglicht außerdem die effiziente Verbindung von Solarzellen. Die Sammelschiene im Überblick Optimierung des Leistungsflusses geringer elektrischer Widerstand höhere Leitfähigkeit Ausstattung und Varianten Wir bieten eine Reihe von Sammelschienen mit verschiedenen Nennströmen und unterschiedliche Anschlussklemmen an. Jede Sammelschiene ist mit einer abnehmbaren Schutzabdeckung ausgestattet. An jedem Ende der schwarzen ABS-Basis befinden sich Befestigungslöcher. Außerdem ist die Busbar für Spannungen von bis zu 70 Volt geeignet. Verfügbare Modelle: Busbar + Abdeckung 150A 6P Busbar + Abdeckung 250A 4P Busbar + Abdeckung 600A 4P Busbar + Abdeckung 600A 8P Kompatibler Batterieschalter: Victron Batterieschalter 275A 48V Lieferumfang: 1x Victron Busbars 150A-500A, 4P-8P + Cover

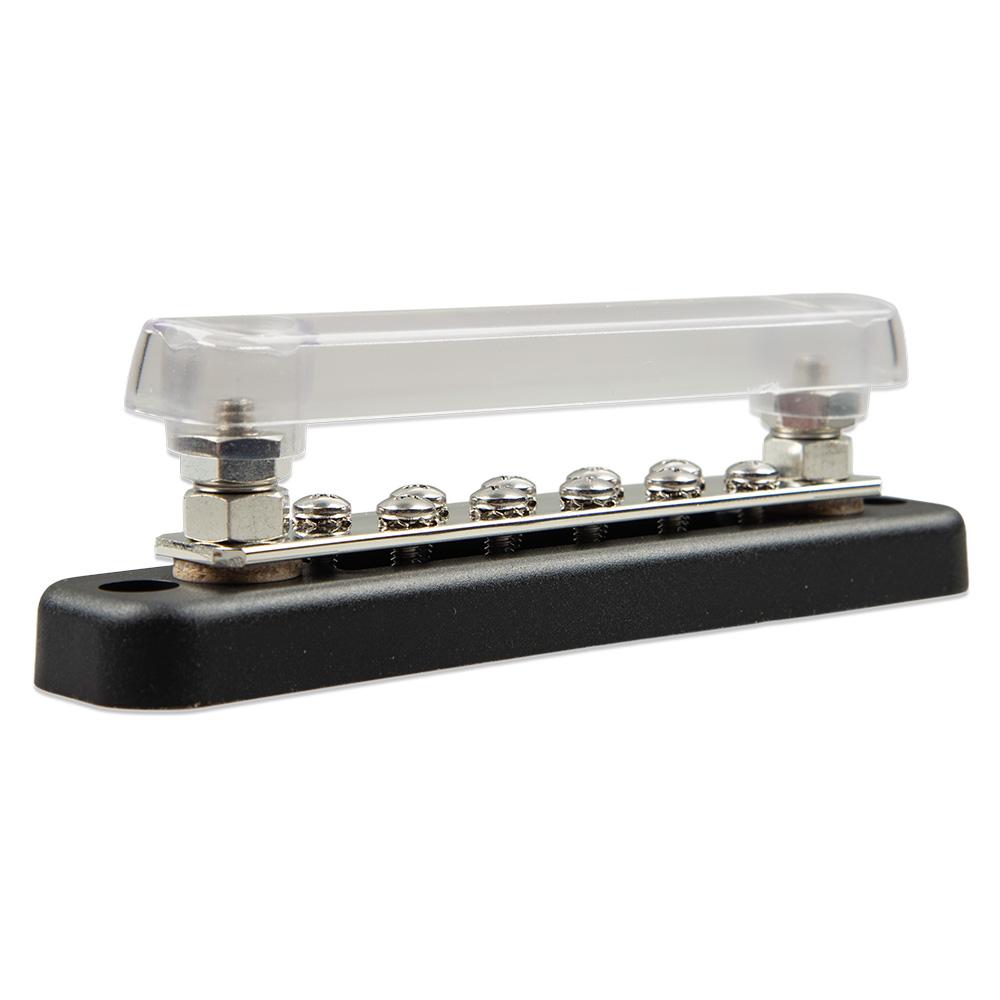

Die Sammelschiene von Victron Energy fungiert als essentielle Komponente für die Verteilung von Hochstrom und dient gleichzeitig als Anschlussmöglichkeit für Batterien und Gleichstromgeräte. Sie hat einen Nennstrom von 150A und besitzt 2 Hochstromverbindungen. Die im Lieferumfang enthaltene Schutzabdeckung ist abnehmbar und gewährleistet dir eine zusätzliche Sicherheit. Merkmale der Busbar 150A Optimierung des Leistungsflusses Geringer elektrischer Widerstand Hohe Leitfähigkeit Metallische Leiterbahnen Elektrische Energieverteilung Materialien Basismaterial: ABS, schwarz, UL 94 V-0 Material der Klemme: Rostfreier Stahl Material Sammelschienenband: Kupfer verzinnt (2,4 x 19 mm) Material der Sechskantmutter: Kupfer verzinnt Werkstoff der Abdeckung: Polycarbonat, klar, UL 94 HB Weitere verfügbare Modelle 150 A / 70 V - 4 Hochstromverbindungen 150 A / 70 V - 6 Hochstromverbindungen 250 A / 70 V - 4 Hochstromverbindungen 250 A / 70 V - 6 Hochstromverbindungen 600 A / 70 V - 4 Hochstromverbindungen und 8 Schwachstromverbindungen 600 A / 70 V - 8 Hochstromverbindungen und 8 Schwachstromverbindungen  Technische Daten Max. Stromstärke: 150 A Max. Spannung: 70 VDC Klemmen-Durchmesser: 6,35 mm Klemmenhöhe: 17 mm Empfohlenes Drehmoment: 7 N-m Klemmenschrauben: 8-32 / 4,2 mm Gewicht: 0,3 kg Abmessungen 10 Schrauben (mit Abdeckung) 45 x 152,4 x 32 mm Lieferumfang: Victron Busbar 150A 2P mit 10 Schrauben + Abdeckung

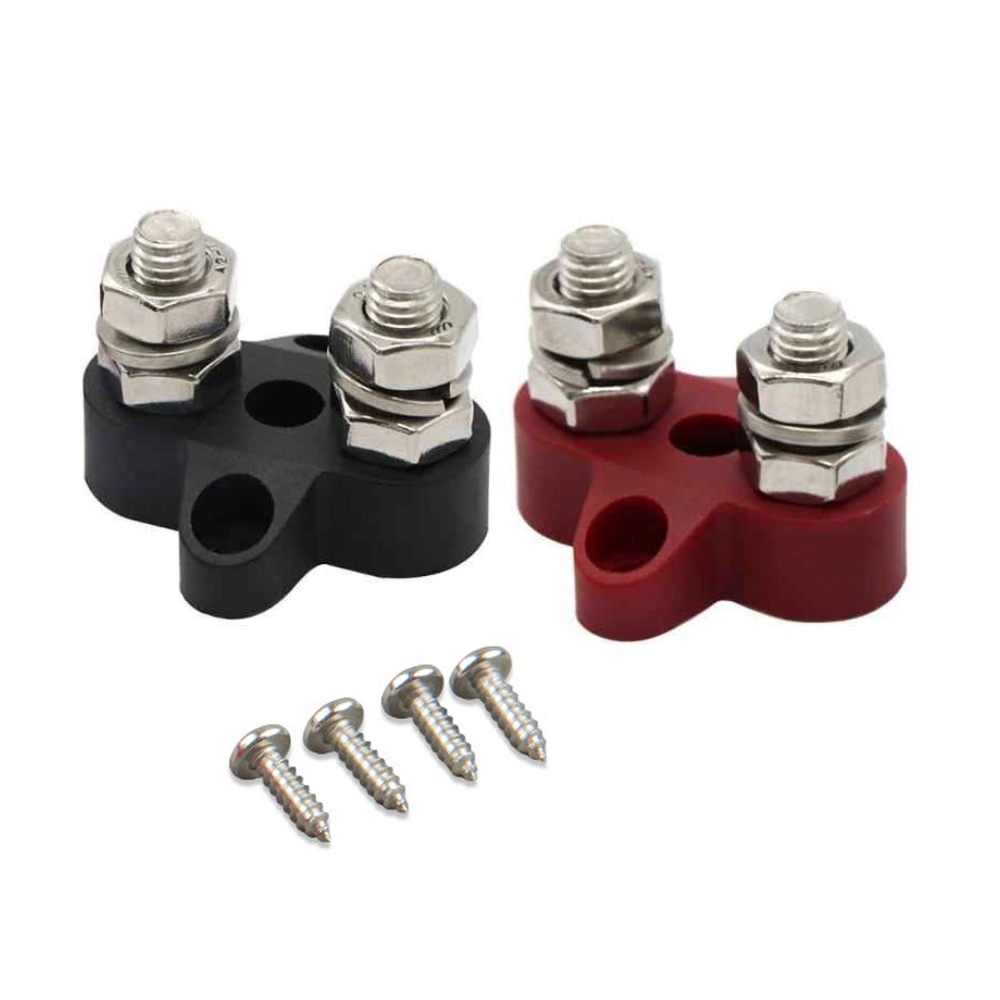

Das Doppelanschlussbolzen-Set M8 von Victron Energy ist die ideale Lösung für Batterieverbindungen, den Anschluss von Gleichstromgeräten und einer effizienten Hochstromverteilung. Das Set besteht aus 2 Bolzen in den Farben Rot und Schwarz und vier Befestigungsschrauben, um dir eine vielseitige Anwendung zu ermöglichen. Diese leistungsstarken Bolzen sind für beeindruckende 150 A ausgelegt und können Spannungen von bis zu 70V DC mühelos bewältigen. Robust gebaut und vielseitig einsetzbar - die perfekte Wahl für zuverlässige Energieverbindungen. Über die Doppelanschlussbolzen Klemmdurchmesser: M8 (5/16 Zoll) Klemmenhöhe: 17 mm / 0,67 Zoll Klemmenmaterial: Edelstahl Sechskantmuttermaterial: Edelstahl Empfohlenes Drehmoment: 10 Nm Material des Sammelschienenstreifens: Verzinntes Kupfer (1 x 13 mm) Grundmaterial: Glasfaserverstärktes Nylon Technische Daten Max. Strom: 150 A Max. Spannung: 70V DC Gewicht: 70 g Abmessungen: 45 x 43 x 32 mm Lieferumfang: 1x Victron Dual Terminal Stud M8-linked set (1 red/1 black)

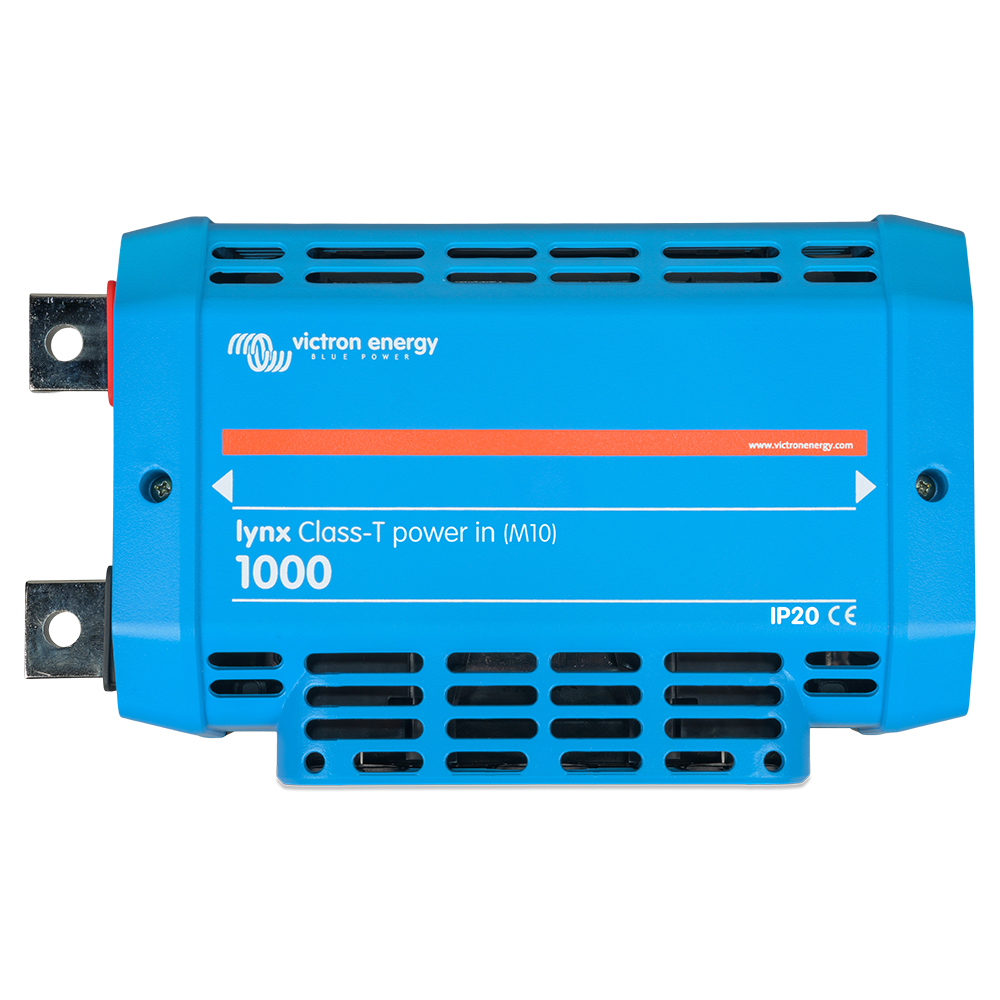

Der Lynx Class-T Power In von Victron Energy ermöglicht eine sichere Verbindung und Absicherung von bis zu zwei Strängen Lithium-Batterien. Mit integrierten positiven und negativen Sammelschienen sowie Anschlüssen für zwei Class-T-Sicherungen und einem Erdungsanschluss bietet er eine zuverlässige Lösung. Für Installationen mit drei oder mehr Strängen kannst du mehrere Lynx Class-T-Module kombinieren. Als zentrale Komponente des Lynx-Verteilersystems fügt sich das Modul nahtlos in die M10 Lynx-Produktreihe ein und optimiert die Energieverteilung in deinem System. Mit dem Lynx Class-T Power In maximierst du die Effizienz deiner Lithium-Batteriesysteme. Maximale Effizienz für deine Energielösung 1000A Nennstrom für hohe Leistung Sichere Verbindung für zwei Lithium-Stränge Integrierte Sammelschienen für einfache Anbindung Anschlüsse für 2 Class-T-Sicherungen Modular erweiterbar im Lynx M10 System Aufbau Das Lynx Class-T Power In enthält eine negative und eine positive DC-Sammelschiene, die mit M10-Schrauben versehen ist. Kabel mit einem maximalen Durchmesser von 22 mm können bequem durch die unteren Einführungen und seitlichen Anschlüsse geführt werden, wodurch eine sichere und zuverlässige Verbindung gewährleistet ist. Das Lynx-Verteilersystem Das Lynx-Verteilersystem ist ein modulares Sammelschienensystem, das Gleichstromanschlüsse, Verteiler, Sicherungen, Batterieüberwachung und/oder Lithium-Batteriemanagementfunktionen beinhaltet. Dieses besteht aus folgenden Komponenten: Lynx Power In: Plus- und Minus-Sammelschiene mit vier Anschlüssen für Batterien oder Gleichstromgeräte Lynx Class-T Power In: Positive und negative Sammelschiene mit zwei Class-T-Sicherungen und zwei Anschlüssen Lynx Distributor: Plus- und Minus-Sammelschiene mit vier abgesicherten Anschlüssen und Sicherungsüberwachung Lynx Shunt VE.Can: Plus-Sammelschiene mit Platz für eine Hauptsicherung und Minus-Sammelschiene mit Shunt zur Überwachung, mit VE.Can-Kommunikation. Lynx Smart BMS: Für die Verwendung mit Victron Energy Lithium-Batterien, inklusive Bluetooth-Kommunikation für die Überwachung über die VictronConnect-App, erhältlich in 500 A oder 1000 A. Technische Daten Spannungsbereich: 9-60V DC Nennstrom: 1000A DC unterbrechungsfrei Sicherungen: 3/8" Gehäusematerial: ABS Betriebstemperatur: -40 bis +60°C Luftfeuchtigkeit: max. 95% (nicht kondensierend) Schutzklasse: IP20 Gehäuseabmessungen: 279 x 169 x 97 mm Gewicht: 2,1kg Sammelschiene Sammelschiene: M10 Abmessungen: 8 x 30 mm Material: Verzinntes Kupfer Lieferumfang 1x Victron Energy Lynx Class-T Power In

Der Lynx Distributor von Victron Energy ist eine modulare Gleichstromsammelschiene, die Teil in deinem modularen Lynx-Verteilersystems ist und über Steckplätze für bis zu vier Gleichstromsicherungen verfügt. Diese Schiene überwacht kontinuierlich den Zustand jeder einzelnen Sicherung und signalisiert diesen durch leuchtende LED`s auf der Vorderseite. Mit dem im Lieferumfang enthaltenen 40cm langen RJ10-Kabel wird er mit Strom versorgt und kann die Verbindung zu einen Lynx Smart BMS 500 oder Lynx Smart BMS 1000 aufbauen. Für die weitere Überwachung und Kommunikation kannst du problemlos ein Cerbo GX (auch mit Anzeigepanel GX Touch 50 oder GX Touch 70), CCGX oder Venus GX anschließen. Dabei können bis zu 4 angeschlossene Lynx Distributoren mit einem GX-Gerät überwacht werden. Wichtiger Hinweis: Bitte beachte, das sich die Bezeichnung M10 auf die Anschlüsse der Sammelschienen bezieht, an denen die Module miteinander verbunden werden. Hingegen sind die Anschlüsse für Sicherungen und Kabel immer mit M8 gekennzeichnet. Über den Lynx Distributor M10 Unterstützte Systemspannungen: 12, 24 und 48 V 1 Netz-LED 4 LED`s zur Anzeige vom Sicherungsstatus Verpolungsschutz Sicherungserkennung Gehäusewerkstoff: ABS App-Nutzung möglich Eine Plus- und eine Minus-Sammelschiene Positive Sammelschiene: 4 abgesicherte Anschlüsse mit Sicherungsüberwachung Negative Sammelschiene: 4 Anschlüsse und einen Masseanschluss Sicherungserkennung Sorgfältig überwacht der Distributor jede einzelne Sicherung und erkennt diese auch, wenn sie durchgebrannt sind. Im Falle einer durchgeschmorten Sicherung, aktiviert sich die rote Sicherungs-LED, die Betriebs-LED wird rot und gleichzeitig wird eine Alarmmeldung an das angeschlossene Lynx Smart BMS gesendet. Die Sicherungserkennung ist sowohl für alle Sicherungen auf der Batterieseite als auch auf der Last- oder Ladeseite möglich. Es sit wichtig zu erwähnen, dass die Sicherungserkennung eine spezielle Eigenschaft aufweist. Wenn Batterien an mehrere Lynx-Verteilerstromkreise angeschlossen sind und eine Batteriesicherung durchbrennt, wird der Sicherungswächter erst dann einen Alarm für die defekte Sicherung auslösen, wenn eine ausreichend hohe Spannung an der dieser vorhanden ist. Dies geschieht erst, nachdem die Batterie geladen oder entladen wurde. Das Lynx-Verteilersystem Das System ist ein modular aufgebautes Schienensystem, das Gleichstromanschlüsse, Verteiler, Sicherungen, Batterieüberwachung und/oder Funktionen für das Management von Lithium-Batterien umfasst. Es besteht aus folgenden Komponenten: Lynx Power In - Plus- und Minus-Sammelschiene mit vier Anschlüsse für Batterien oder Gleichstromgeräte Lynx Distributor - Plus- und Minus-Sammelschiene mit vier abgesicherten Anschlüssen für Batterien oder Gleichstromgeräte und Sicherungsüberwachung Lynx Shunt VE.Can - Plus-Sammelschiene mit freien Platz für Hauptsicherung, Minus-Sammelschiene mit Shunt zur Batterieüberwachung, verfügt über VE.Can-Kommunikation zur Einrichtung mit GX-Gerät Lynx Smart BMS - Zur Verwendung mit Victron Energy Lithium Battery Smart-Batterien, Bluetooth-Kommunikation über VictronConnect App oder mit einem GX-Gerät, erhältlich als 500 A-Modell mit M8 Sammelschienen oder 1000 A-Modell mit M10 Sammelschienen Die VictronConnect App Zum Einrichten und zur Überwachung ist die App unerlässlich! Folgende Möglichkeiten zur Verbindung sind: Bluetooth / USB, über die optionale Schnittstelle / Ferngesteuert über ein GX-Gerät und das VRM-Portal Die App ist für folgende Plattformen verfügbar: Android / Apple IOS (USB wird nicht unterstützt, es ist nur eine Verbindung über Bluetooth möglich) / MacOs / Windows (Bluetooth wird nicht unterstützt, es ist nur eine Verbindung über USB möglich) Die App kannst du aus den jeweiligen App-Stores oder von der Victron-Produktseite heruntergeladen werden. Alternativ steht ein QR-Code zur Verfügung. Eine Anleitung zu VictronConnect findest du außerdem auch im Anhang. Technische Daten Spannungsbereich: 9-60V DC Nennstrom: 1000A DC, unterbrechungsfrei Max. Stromverbrauch: 100 mA (wenn alle LED`S leuchten) Stromversorgung über Lynx Shunt VE.Can oder Lynx Smart BMS 500 oder Lynx Smart BMS 1000 Anschluss: 40 cm RJ10-Kabel Schutzart: IP22 Betriebstemperaturbereich: -40°C - +60°C Lagertemperaturbereich: -40°C - +60°C Gewicht: 2,2 kg Abmessungen: 290 x 170 x 80 mm Lieferumfang: 1x Victron Lynx Distributor (M10) 1x 40 cm RJ10-Kabel

Der Lynx Power In  von Victron Energy ist eine modulare Gleichstromsammelschiene und ermöglicht den Anschluss von Batterien an das Lynx-Gleichstromverteilungssystem. Er besitzt eine Plus- und Minus-Sammelschiene mit 4 Anschlüsse für Batterien, Lasten, Ladegeräte und einen Messeanschluss. Diese Sammelschienen sind ein integraler Bestandteil des Lynx-Verteilersystems und sind in 2 Varianten erhältlich, entweder als M8 oder M10. Hinweis: Es ist zu beachten, dass die Bezeichnung "M10" auf die Anschlüsse der Sammelschiene bezieht, an denen die Module mit einander Verbunden werden. Hingegen sind die Sicherungs- und Kabelschlüsse immer im M8-Format ausgeführt. Über den Power In (M10) Mitwirkend im Lynx-Verteilersystem Mehrere Systemmöglichkeiten und -verbindungen Lynx Power In-Module schnell und sicher miteinander verbinden Plus- und Minus-Sammelschiene 4 Anschlüsse für Lasten, Batterien etc. Einfache Installation VictronConnect App Überwachung Das Lynx-Verteilersystem Das System ist ein modular aufgebautes Schienensystem, das Gleichstromanschlüsse, Verteiler, Sicherungen, Batterieüberwachung und/oder Funktionen für das Management von Lithium-Batterien umfasst. Es besteht aus folgenden Komponenten: Lynx Power In - Plus- und Minus-Sammelschiene mit vier Anschlüsse für Batterien oder Gleichstromgeräte Lynx Distributor - Plus- und Minus-Sammelschiene mit vier abgesicherten Anschlüssen für Batterien oder Gleichstromgeräte und Sicherungsüberwachung Lynx Shunt VE.Can - Plus-Sammelschiene mit freien Platz für Hauptsicherung, Minus-Sammelschiene mit Shunt zur Batterieüberwachung, verfügt über VE.Can-Kommunikation zur Einrichtung mit GX-Gerät Lynx Smart BMS - Zur Verwendung mit Victron Energy Lithium Battery Smart-Batterien, Bluetooth-Kommunikation über VictronConnect App oder mit einem GX-Gerät, erhältlich als 500 A-Modell mit M8 Sammelschienen oder 1000 A-Modell mit M10 Sammelschienen Die VictronConnect App Zum Einrichten und zur Überwachung ist die App unerlässlich! Folgende Möglichkeiten zur Verbindung sind: Bluetooth / USB, über die optionale Schnittstelle / Ferngesteuert über ein GX-Gerät und das VRM-Portal Die App ist für folgende Plattformen verfügbar: Android / Apple IOS (USB wird nicht unterstützt, es ist nur eine Verbindung über Bluetooth möglich) / MacOs / Windows (Bluetooth wird nicht unterstützt, es ist nur eine Verbindung über USB möglich) Die App kannst du aus den jeweiligen App-Stores oder von der Victron-Produktseite heruntergeladen werden. Alternativ steht ein QR-Code zur Verfügung. Eine Anleitung zu VictronConnect findest du außerdem auch im Anhang. Technische Daten Spannungsbereich: 9-60V DC Nennstrom: 1000A DC unterbrechungsfrei Betriebstemperaturbereich: -40°C - +60°C Lagertemperaturbereich: -40°C - +60°C Schutzart: IP22 Gewicht: 2,1 kg Abmessungen: 290 x 170 x 80 mm Abmessungen der Sammelschiene: 8 x 30 mm Gehäusewerkstoff: ABS-Kunststoff Werkstoff der Sammelschiene: Verzinntes Kupfer Lieferumfang: 1x Victron Lynx Power In (M10)
