Wattschmiede Backup-Kit 10,24kWh Pytes V5a Akku - Victron MultiPlus II 48/3000 Wechselrichter 3-Phasig mit Stromzähler

Die 3-phasigen Backup-Systeme von Wattschmiede sind ideal zur Notstromversorgung oder zur Erweiterung eines bestehenden Solarsystems geeignet. Die Systeme enthalten neben Lithium-Ionen Akkus von Pytes, die passende MultiPlus-II Gerätekombination und einen Cerbo GX MK2 von Victron Energy zur Systemüberwachung. Damit kannst du deine Energieversorgung auch dann sicherstellen, wenn es zu einem Stromausfall kommt.

Mit den Akkus von Pytes hast du eine Speicherkapazität von 5,12kWh bis 10,24kWh, um deine Energie effizient zu nutzen und auch bei Bedarf länger autark zu bleiben. Dank der UPS-Funktion bleibt der MultiPlus auch bei einem Netzfehler eingeschaltet und übernimmt die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet werden kann.

Einsatzgebiete des Wattschmiede Backup-Kits:

• Notstromversorgung
• Netzunabhängige Solarsysteme (Inselanlagen)
• Nachrüstung bestehender PV-Anlagen
• Netzgekoppelte Stromversorgung
• USV-Anlagen

Was enthält das 3-phasige Wattschmiede Backup-System?

• Pytes V5a LiFePO4-Batterie 5,12kWh 51,2V 100Ah (je nach Auswahl 1x oder 2x)
• 3x Victron MultiPlus-II 48/3000/35-32 230V
• 1x Victron Cerbo GX MK2 Kommunikationszentrale Systemüberwachung
• 1x Victron GX Touch 50 Anzeigepanel für Cerbo GX
• 2x Victron Lynx Distributor (M10)
• 1x Victron MK3-USB VE.Bus zu USB Interface
• 3x Wattschmiede® 1m Batteriekabel 35mm² beidseitig M8 Ösen
• 2x 0,9m Victron RJ45 UTP Kabel
• 1x 3m Victron RJ45 UTP Kabel
• 1x Wattschmiede 5er-Set MEGA-Sicherung 125A 70V für 48V Systeme
• 1x Pytes Datenkabel Batterie zu Victron GX 3,5m
• Pytes Batterieanschlusskabelset V5a 2m M10 50mm² zu Amphenol 8mm (je nach Auswahl 1x oder 2x)

Bei Auswahl Stromzähler

• 1x Victron VM-3P75CT Energy Meter
• 1x Victron 5m RJ45 UTP Kabel

Erweiterte Nutzung deines Backup-Systems

Die Lieferung des Backup-Kits erfolgt wahlweise mit oder ohne Victron Stromzähler und Kabel, wobei für den Aufbau eines Energy Storage Systems jeweils ein Energiezähler erforderlich ist.

Mit diesem Stromzähler kannst du eine netzparallele Installation vornehmen und danach deinen Energieverbrauch überwachen, bzw. deine Energiekosten kontrollieren. Dank der Phasenkompensation kannst du sogar den 3-phasigen Zähler auch für 1-phasige Systeme nutzen. Damit sind nahtlose Integrationen von dezentralen Energiequellen und Verbrauchern in das bestehende Stromnetz kein Problem.

Damit ein ESS in der Vorkonfiguration berücksichtigt werden kann, muss der Zähler zwingend im Vorfeld bzw. zum System erworben werden!

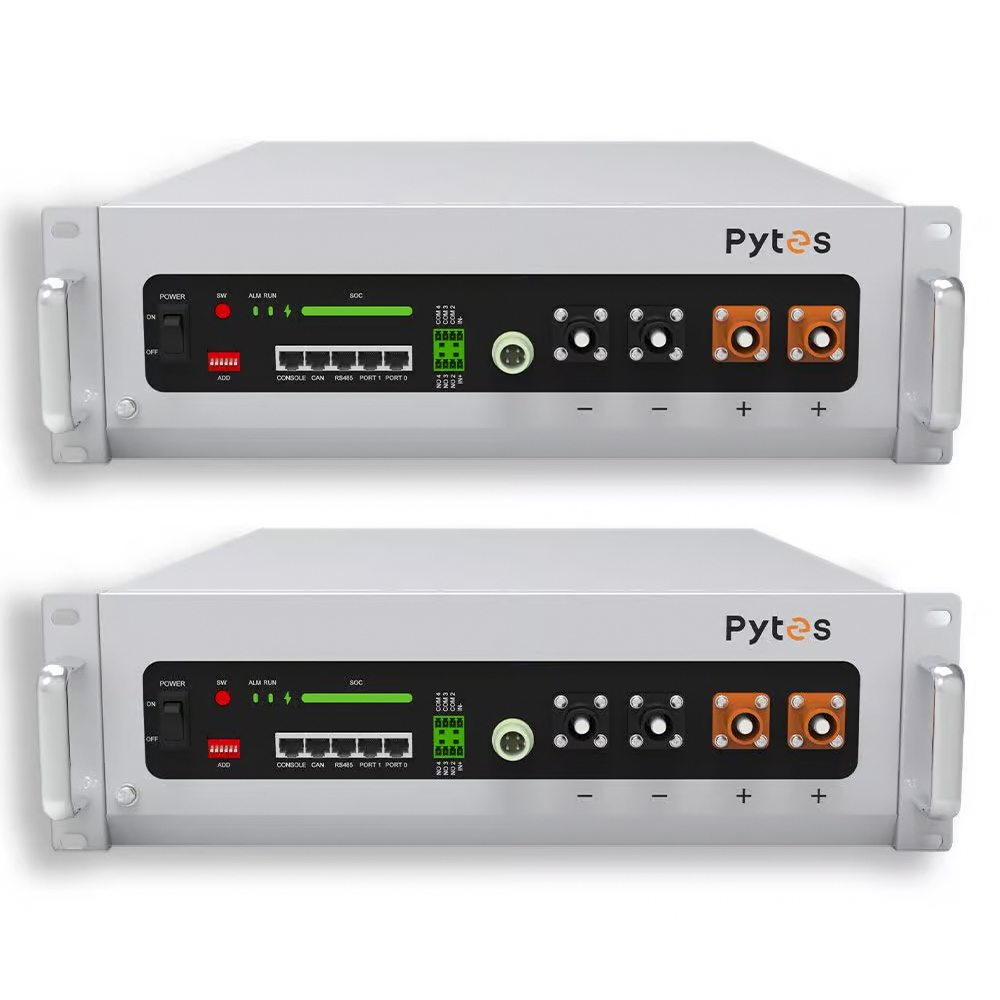

Die Speicherlösung – Pytes V5a

Technische Daten

• Batteriechemie: LiFePO4
• Nennspannung: 51,2 V
• Spannungsbereich: 44,8 - 57,6 V
• Netzkapazität: 100 Ah
• Nennenergie: 5,12 kWh
• Empfohlener Ladestrom/Entladestrom: 75 A
• Max. kontinuierlicher Ladestrom/Entladestrom: 100 A
• Spitzenladung/-entladung: 150 A (15 sec.)
• Betriebstemperaturbereich: -10°C - +55°C
• Heizsystem: 8-10°C/h
• Gewicht: 44 kg
• Abmessungen: 440 x 530 x 140 mm

Der Elektronik-Kern – die Victron Multiplus-II Gerätekombination

Der Multiplus-II ist eine High-End Gerätekombination von Victron Energy, bestehend aus 48V Batterieladegerät, Wechselrichter und Transfer-Schalter. Diese Kombination verbindet die klassischen Multiplus-Komponenten mit einem externen Stromsensor und integrierter Anti-Island-Funktion. Dadurch werden die Funktionen PowerControl und PowerAssist auf 50A erweitert und der potenzielle Einsatzbereich auf Energy-Storage-System Anwendungen ausgedehnt. Der Multiplus kann daher ideal als Backupgerät in netzgekoppelten und -unabhängigen Anlagen für die Stromversorgung eingesetzt werden.

• 3000W Leistung bei nicht linearer Belastung
• 2400W Dauerbelastung – 6000W Spitzenleistung
• für 48V Batteriespannung
• 32A Transferschalter
• 35A Batterieladegerät
• Ausgangsspannung: 230 VAC, Frequenz: 50 Hz
• max. Wirkungsgrad: 95%
• Schutzklasse: IP22

Konfiguration

Die Auslieferung des MultiPlus-II erfolgt standardmäßig unkonfiguriert. Du findest hier im Downloadbereich die Konfigurations-Anleitung für das System. Solltest du eine Vorkonfiguration durch uns wünschen, können wir dies gern gegen Aufpreis für dich übernehmen. Hierzu legst du den oben verlinkten Artikel "Wattschmiede Vorkonfiguration" beim Bestellvorgang in den Warenkorb. Der Versand kann in diesem Fall 3-5 Werktage länger in Anspruch nehmen, bis die Konfiguration durchgeführt wurde.

Systemüberwachung mit dem Victron Cerbo GX MK2 und GX Toch Display

Mit der Cerbo GX MK2 Kommunikationszentrale kannst du dein System ganz einfach kontrollieren und überwachen. Die flexiblen Verbindungsmöglichkeiten maximieren deine Systemleistung. Die Kontrolle deiner Anlage ist dank des Cerbo GX MK2 ortsunabhängig möglich. Mit dem GX Touch 50 Display hast du alle Parameter deines Systems stets im Blick und kannst Änderungen einfach und schnell vornehmen.

Sicherheitshinweis: Lasse dieses Komplettsystem nur von einer Elektrofachkraft installieren und in Betrieb nehmen.
