Wattschmiede Backup-Kit Nachrüstsatz 61,4 kWh mit Pytes E-Box 48100R-TE+ Akku Victron Multiplus II 48/10000 3-Phasig

Die 3-phasigen Backup-Systeme von Wattschmiede sind ideal zur Notstromversorgung oder zur Erweiterung eines bestehenden Solarsystems geeignet. Die Systeme enthalten neben Lithium-Ionen Akkus von Pytes, den passenden MultiPlus-II Wechselrichtern und einen Cerbo GX MK2 von Victron Energy zur Systemüberwachung. Damit kannst du deine Energieversorgung auch dann sicherstellen, wenn es zu einem Stromausfall kommt.

Mit den Akkus von Pytes hast du je nach Auswahl eine Speicherkapazität von 61,44 kWh bis 71,68 kWh, um deine Energie effizient zu nutzen und auch bei Bedarf länger autark zu bleiben. Dank der umfangreichen Kapazität eignet sich das System perfekt für große Solaranlagen. Die UPS-Funktion des MultiPlus gewährleistet, dass auch bei einem Netzfehler die Versorgung der angeschlossenen Verbraucher aufrechterhalten wird. Die Umschaltung erfolgt so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet werden kann.

Einsatzgebiete des Wattschmiede Backup-Kits:

• Notstromversorgung
• Perfekt für große Solaranlagen geeignet
• Netzunabhängige Solarsysteme (Inselanlagen)
• Nachrüstung bestehender PV-Anlagen
• Netzgekoppelte Stromversorgung
• USV-Anlagen

Was enthält das Wattschmiede Backup-System?

• Pytes E-Box 48100R-TE+ 5,12 kWh 51,2V LiFePO4 Batterie (je nach Auswahl 12 oder 14x)
• 3x Victron MultiPlus-II 48/10000/140-100/100 230V
• 1x Victron Energy Lynx Distributor
• 1x Victron Energy Lynx Power In
• 1x 3m Victron Energy RJ45 UTP Kabel
• 6x Wattschmiede 1m Batteriekabel 50mm²
• 1x Victron Cerbo GX MK2 Kommunikationszentrale Systemüberwachung
• 1x Victron GX Touch 50 Anzeigepanel für Cerbo GX
• 2x 5er Set Wattschmiede MEGA Sicherung 200A 70A
• 1x Pytes Datenkabel Batterie zu Victron Inverter 3,5m MultiPlus 2
• 6x Pytes Batterie-Wechselrichter-Stromkabel 2m, positiv
• 6x Pytes Batterie-Wechselrichter-Stromkabel 2m, negativ
• 2x 0,9m Victron RJ45 UTP Kabel
• 1x Victron MK3-USB VE.Bus zu USB Interface

Bei Auswahl Stromzähler

• 1x Victron VM-3P75CT Stromzähler 75A/Phase 3-phasig
• 1x 3m Victron Energy RJ45 UTP Kabel

Die Multiplus Gerätekombination wird passend für die Pytes Batterien vorkonfiguriert.

Erweiterte Nutzung deines Backup-Systems

Die Lieferung des Backup-Kits erfolgt wahlweise mit oder ohne Victron Stromzähler und Kabel. Für den Aufbau eines Energy Storage Systems ist jedoch zwingend ein Energiezähler erforderlich.

Mit diesem Stromzähler kannst du eine netzparallele Installation durchführen und anschließend deinen Energieverbrauch sowie deine Energiekosten überwachen. Dank der Phasenkompensation ist es möglich, den 3-phasigen Zähler auch in 1-phasigen Systemen zu verwenden. Dadurch wird eine nahtlose Integration von dezentralen Energiequellen und Verbrauchern in das bestehende Stromnetz ermöglicht.

Damit ein ESS in einer Vorkonfiguration berücksichtigt werden kann, muss der Zähler zwingend im Vorfeld bzw. zum System erworben werden!

Für wen eignet sich das Backup-Kit?

Dank seiner hohen Speicherkapazität ist das Wattschmiede Backup-System ideal für den Einsatz in großen Solaranlagen.

•  Privathaushalte: Große Familien- und Mehrfamilienhäuser, um den täglichen Energiebedarf zu decken und wichtige Geräte während Stromausfällen weiterhin zu betreiben.
• Gewerbliche Betriebe: Einzelhandelsgeschäfte und Baustellen, um den Betrieb bei Stromausfällen aufrechtzuerhalten und finanzielle Verluste zu vermeiden.
• Landwirtschaft: Landwirte können damit Bewässerungssysteme und elektrische Maschinen sicher betreiben, selbst in abgelegenen Gebieten ohne Netzstromzugang.
• Kommunen und Notfallmanagement: Unverzichtbar für Dienstleistungen und Notfallzentren, um die Energieversorgung in Krisensituationen zu gewährleisten.

Die Speicherlösung – Pytes E-Box-481000R-TE+

Die Pytes E-BOX 48100R TE+ ist ein LiFePO4-Energiespeicher mit 5,12 kWh Kapazität und überzeugt durch hohe Sicherheit, durchdachte Konstruktion und konstante Leistung im Dauerbetrieb. Die kompakte, wartungsfreie Batterie lässt sich schnell installieren und per Parallelschaltung modular zu größeren Speichersystemen ausbauen. Ideal als zuverlässige Basis für dein individuelles Speicherprojekt.

Technische Daten

• Batteriechemie: Lithium-Eisenphosphat (LFP)
• Nennspannung: 51,2 V
• Spannungsbereich: 47,5-57,6 V
• Nennleistung: 100 Ah
• Nennenergie: 5,12 kWh
• Max. Ladestrom: 50 A
• Max. Entladung: 50 A
• Ladetemperatur: 0~50°C
• Entladetemperatur: -10~50°C
• Wirkungsgrad: ≥95%
• Kommunikationsprotokoll: RS-232, RS-485, CAN
• Zykluslebensdauer: >6000 Zyklen bei 90% DoD
• Abmessungen: 440 x 620 x 117 mm
• Gewicht: 51 kg

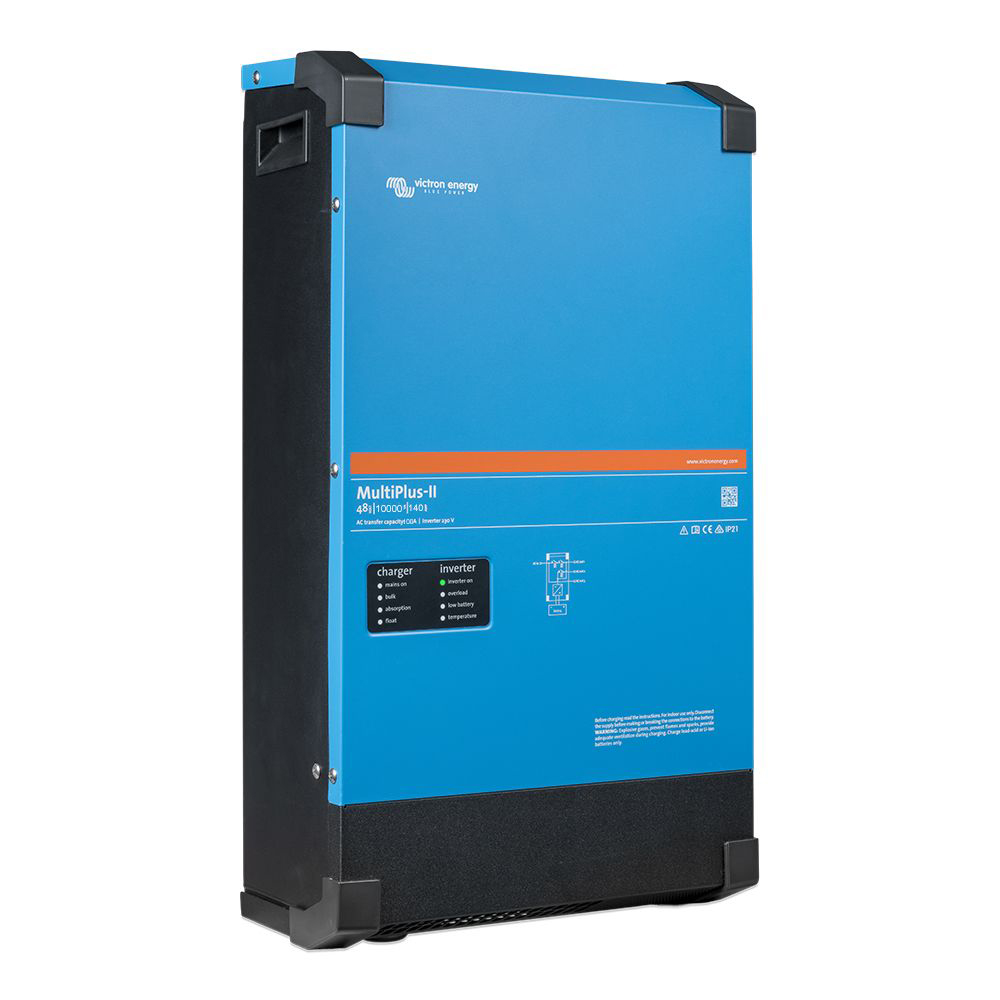

Der Elektronik-Kern – die Victron Multiplus-II Gerätekombination

Der Multiplus-II ist eine High-End Gerätekombination von Victron Energy, die klassische Multiplus-Komponenten mit einem externen Stromsensor und integrierter Anti-Islanding Funktion verbindet. Dadurch werden die Funktionen PowerControl und PowerAssist auf 100 A erweitert und der potenzielle Einsatzbereich auf ESS-Anwendungen ausgedehnt.

• 10000 W Leistung bei nicht linearer Belastung
• 8000 W Dauerbelastung und 18000 W Spitzenleistung
• für 48V Batteriespannung
• 100A Transferschalter
• 140A Batterieladegerät
• Ausgangsspannung: 230 VAC, Frequenz: 50 Hz
• max. Wirkungsgrad: 95%
• Schutzklasse: IP22

Systemüberwachung mit dem Victron Cerbo GX MK2 und GX Toch Display

Mit der Cerbo GX MK2 Kommunikationszentrale kannst du dein System ganz einfach kontrollieren und überwachen. Die flexiblen Verbindungsmöglichkeiten maximiert deine Systemleistung. Die Kontrolle deiner Anlage ist dank des Cerbo GX MK2 ortsunabhängig möglich. Mit dem GX Touch 50 Display hast du alle Parameter deines Systems stets im Blick und kannst Änderungen einfach und schnell vornehmen.

Sicherheitshinweis: Lasse dieses Komplettsystem nur von einer Elektrofachkraft installieren und in Betrieb nehmen.
